HW оросительный смесительный насос
Конструкция корпуса насоса: серия HW представляет собой горизонтальный одноступенчатый однократно всасывающий улиточный смесительный насос, который сочетает в себе характеристики центробежного насоса и осевого насоса, наклонный поток крыльчатки, как центробежная сила, так и тяга, подходящие для сцены большого расхода, среднего и низкого напора.
Описание
маркер
Структура и конструктивные особенности продукции
Тип насоса и привод
Конструкция корпуса насоса: серия HW представляет собой горизонтальный одноступенчатый однократно всасывающий улиточный смесительный насос, который сочетает в себе характеристики центробежного насоса и осевого насоса, наклонный поток крыльчатки, как центробежная сила, так и тяга, подходящие для сцены большого расхода, среднего и низкого напора.

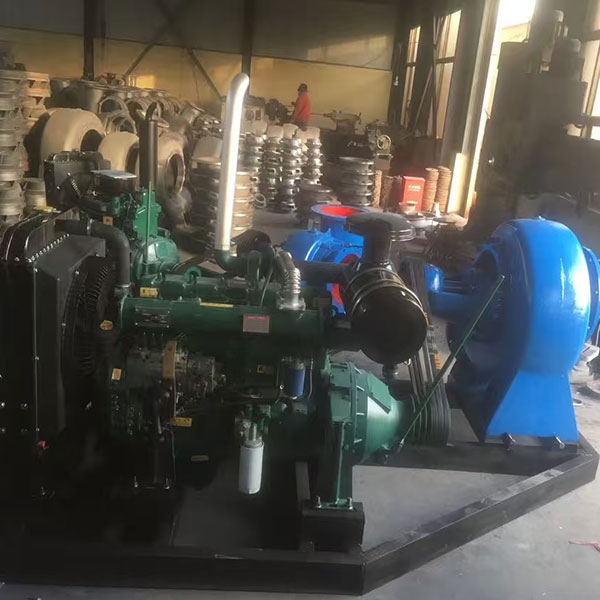

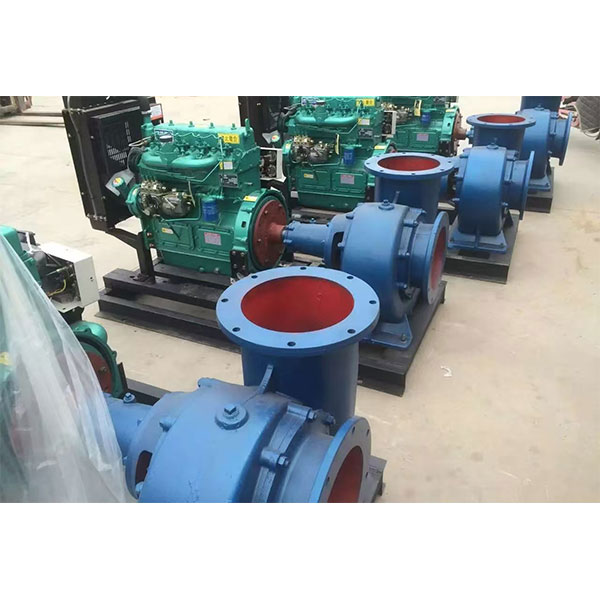

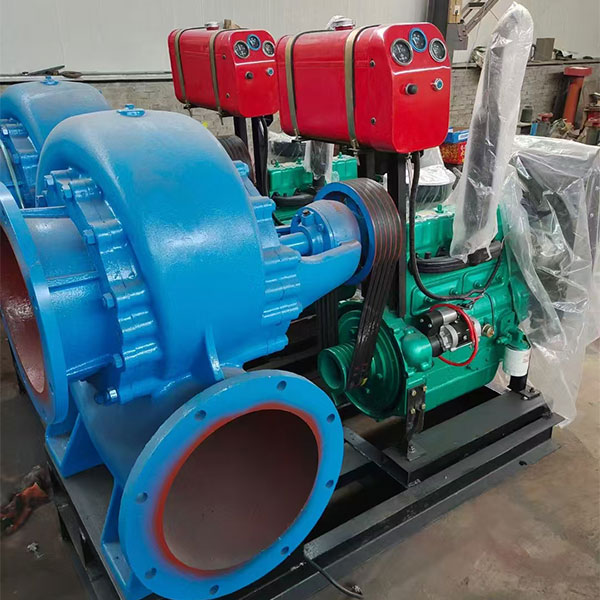

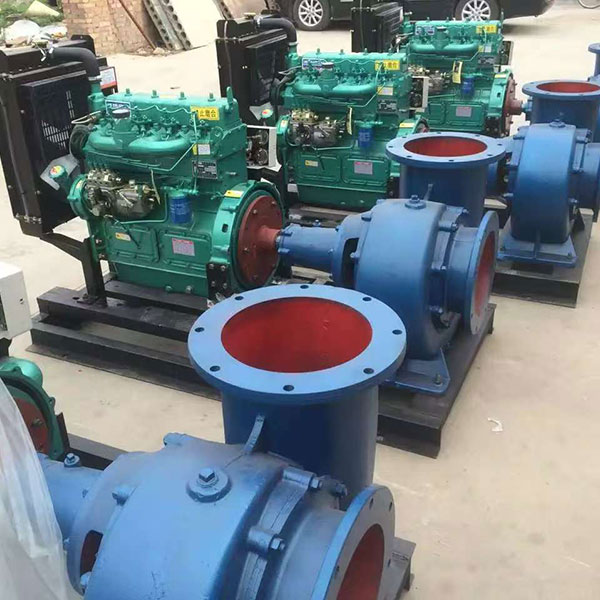

Способ привода: необязательный дизельный привод (автономное питание, удобное перемещение) или привод двигателя (высокоэффективный и стабильный), адаптированный к различным требованиям рабочей среды.
Материал и уплотнение
Перетекающие компоненты с использованием чугуна или нержавеющей стали (специальные требования по настройке), износостойкие к коррозии; Форма уплотнения может быть выбрана для уплотнения вторичного крыльчатки, уплотнения наполнителя или механического уплотнения, чтобы предотвратить утечку жидкости.
Основные параметры производительности
| Параметры | Типичный диапазон / показатель | Сценарий применения |
| Поток | 90 ~ 900 м³ / ч (до 780 м³ / ч) | ирригационные и дренажные работы на больших площадях сельскохозяйственных угодий |
| напор | 3.5 ~ 22 м (некоторые модели высокого давления до 45 м) | Плоское или средневысотное водоснабжение |
| Экспортный калибр | 50 ~ 300 мм (обычно 300 мм большого калибра) | Адаптация к потребностям трубопроводов с большим расходом |
| Мощность | 7.5 ~ 30 кВт (мощность дизеля до 45 Гп) | орошение сельскохозяйственных угодий, промышленная дренажная система |
| Температура среды | 50°C (стандартный тип) | Перевозка воды при комнатной температуре или аналогичных жидкостей |
Основные преимущества
Высокоэффективное орошение
Поток может достигать 780 м³ / ч (например, тип 300HW - 8), покрывая большую площадь сельскохозяйственных угодий, эффективность орошения повышается на 30% ~ 50%.
Гибкость и адаптивность
Модели с дизельным приводом не требуют поддержки сети, оснащены колесным основанием, удобным перемещением и подходят для удаленных районов или аварийного дренажа.
Энергосбережение и долговечность
Оптимизируйте гидравлическую модель и высокоэффективную конструкцию крыльчатки, потребление энергии уменьшается на 15% ~ 20%, чугунный материал обеспечивает долгосрочную стабильную работу.

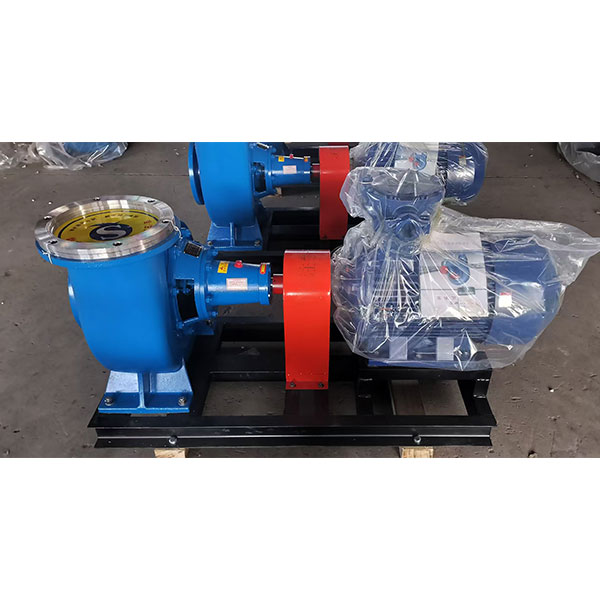

Смесительный насос HW
Насосы типа HW представляют собой горизонтальные, одноступенчатые, одновсасывающие и вихревые смесительные насосы. Подходит для транспортировки чистой воды или других жидкостей с физическими и химическими свойствами, аналогичными воде. Температура транспортируемой жидкости не должна превышать 50°C. Широко используется в различных ситуациях, таких как орошение сельскохозяйственных угодий, промышленное и городское водоснабжение и канализация.
Диапазон характеристик насоса: расход 90 - 9000 м³ / ч, напор 3. 5- 22m.
Таблица 1 Таблица характеристик насосов типа HW (базовый тип)
| Тип насоса | Поток Q | напор Н
m |
Скорость вращения
N r/min |
Эффективность | Мощность | Критический запас кавитации (NPSH) Cm | Качество насоса m
kg |
Тип силового агрегата | ||
| L/S | m³/h | Валовая мощность KW | Мощность HP / KW | |||||||
| 150HW-5 | 38
50 60 |
137
180 216 |
6.1 5.0 3.7 | 1450 | 75.0 82.0 74.0 | 3.30 2.99 2.94 | 4 | 2.7 | 60 | Y112M-4 |
| 150HW-8 | 38
50 60 |
137
180 216 |
8.7 8.0 6.8 |
1450 |
82.0 |
4.78 |
5.5 |
2.7 |
60 |
Y132S-4 |
|
150HW-12 |
38
50 60 |
137
180 216 |
15.3 12.5 9.7 |
2900 |
75.0 82.0 78.0 | 7.60 7.47 7.71 |
11 |
6.0 |
55 |
△Y160M-2 |
| 200HW-5 | 100 | 360 | 5.0 | 1450 | 81.5 | 6.01 | 7.5 | 4.0 | 105 | △Y132M-4 |
|
200HW-8 |
75
100 120 |
270
360 432 |
9.6 8.0 6.0 |
1450 |
76.0 83.5 75.0 | 9.29 9.39 9.41 |
11 |
4.0 |
105 |
Y160M-4 |
| 200HW-12 | 75
100 120 |
270
360 430 |
13.5 12.5 10.8 | 1450 | 83.5 | 14.68 | 18.5 | 4.0 | 105 | △Y180M-4 |
| 250HW-5 | 150 | 540 | 5.0 | 1180 | 82.0 | 8.97 | 11 | 4.0 | 190 | |
| 250HW-8 | 93
123 148 |
335
444 533 |
6.5 5.4 4.1 | 970 | 77.0 84.7 76.0 | 7.67 7.78 7.74 | 11 | 2.7 | 190 | △Y160L-6 |
| 113
150 180 |
407
540 648 |
9.6 8.0 6.0 |
1180 |
77.0 84.0 76.0 | 13.81 14.01 13.93 |
18.5 |
4.0 |
|||
| 139
184 221 |
500
664 796 |
14.5 12.1 9.1 | 1450 | 77.0 84.0 76.0 | 25.6 26.0 25.9 | 30 | 6.4 | Y200L-4 | ||
| 250HW-12 | 113
150 180 |
407
540 648 |
13.5 12.5 10.8 |
1180 |
84.0 |
21.8 |
30 |
4.0 |
190 |
|
| 300HW-5 | 220 | 792 | 5.0 | 970 | 83.0 | 12.99 | 15 | 4.0 | 230 | Y180L-6 |
| 300HW-8 | 165
220 264 |
594
792 950 |
9.6 8.0 6.0 | 970 | 78.0 85.0 77.0 | 19.90 20.30 20.10 | 22 | 4.0 | 230 | Y200L2-6 |
| 300HW-12 | 165
220 264 |
594
792 950 |
13.5 12.5 10.8 | 970 | 85.0 | 31.72 | 37 | 4.0 | 230 | △Y250M-6 |
Таблица 2 Таблица характеристик насосов типа HW (вариант)
| Тип насоса | Поток Q | напор Н
m |
Скорость вращения
N r/min |
Эффективность | Мощность | Критический запас кавитации (NPSH) Cm | Тип силового агрегата | Тип насоса | ||
| 1./S | m²/ | Валовая мощность KW | Мощность HIP / KW | |||||||
| 100HW-8S (4HBC-35) | 27
25 19 |
98
90 70 |
7 8 L0 | 2900 | 78
81 80 |
2.42 2.42
2,38 |
4/3 | 4.0 | 29 | Y100L2-2 |
| 150HW-6
(6HBC-35) |
39
50 56 |
140
180 200 |
6.6
6.0 S. |
1450 | 75.0 82.0
78.0 |
3.36 3.59 3.52 | 7/5.5 | 3.0 | 68 | Y132S-4 |
| 49
62 69 |
174
223 248 |
10. 9.2 7.7 | 18OC | 75 0
82.0 780 |
6.46 7.07 6.72 | 12/7.5 | 4.0 | S195 | ||
| 200HW-10 (8HBC-35) | 83
100 125 |
300
360 450 |
3.0 7.0 5.1 | 1200 | 77.0 52 ( 70.0 | 8.46 8.39
8.10 |
15/11 | 4.0 |
130 |
|
| 100
125 150 |
360
450 540 |
12.0 10.0 7.0 | 1450 | 77.0
82.0 77.0 |
15.3 14.9 14.4 | 30/18.5 | 5.0 | Y180M-4 | ||
| 111
139 167 |
400
500 600 |
14.5 12.5 9.5 | 1600 | 77.0
82.0 77.0 |
20.5
20.2 20.2 |
40/30 | 5.5 | |||
| 250HW-7
/I⁰HBC-30 |
111
125 139 |
400
450 500 |
8.0 7.0 6.3 | 980 | 81.0 84.0 79.0 | 10.74
10.29 10.88 |
20/15 | 4.0 | 168 | Y180L-6 |
| 250HW-11 10HBC-40 | 11
125 139 |
400
450 500 |
5.5 4.8 4.0 | 980 | 83.0 78.4 73.6 | 7.2
7.5 7.4 |
15/11 | 4.0 |
169 |
Y160L-6 |
| 153
180 200 |
550
650 720 |
13.2 11.6 9.8 | 1450 | 82.3 83.4 80.0 | 24.0 24.6 24.0 | 40/30 | 6.0 | Y200L-4 | ||
| 178
200 222 |
640 720 S00 | 15.5 14.3 11.8 | 1600 | 82.3 83.4 79.3 | 32.8 32.8 32.4 | 60/37 | 6.5 | |||
| 300HW-7
(12HBC₂-40) |
141
161 188 |
507
581 678 |
4.4 3.9 2.8 | 730 | 82.0 84.0 78.0 | 7.4
7.3 6.6 |
11 | 3.0 | 230 | Y180L-8 |
| 189
217 253 |
680
780 910 |
8.0 7.0 5.0 | 980 | 82.0 84.0 78.0 | 18.1 17.1 15.9 | 22 | 4.0 | Y200L2-6 | ||
| 251
288 335 |
902
1035 1207 |
14.1 12.3 8.8 | 1300 | 82.0 84.0 78.0 | 42.3 41.4 37.1 | 55 | 5.0 | |||
| 350HW-8
(14HBC-40) |
186
207 228 |
670
745 819 |
5.2 4.4 3.7 | 730 | 85.0 85.5 81.5 | 11.16 10.44 10.15 | 20/15 | 4.5 | 330 | Y200L-8 |
| 250
278 306 |
900
1000 1100 |
9.4 8.0 6.7 | 980 | 85.0 85.5 81.5 | 27.10 25.50 24.66 | 40/30 | 5.0 | Y225M-6 | ||
| 400HW-7
(16HBC-40) |
300
350 380 |
1080
1260 1368 |
7.8 6.8 6.2 | 730 | 84.0 86.0 84.0 | 27.31 27.13 27.50 | 40/30 |
4.0 |
486 | Y250M-8 |
| 403
470 510 |
1450
1692 1836 |
14.1 13.3 11.2 | 980 | 84.0 86.0 84.0 | 66.32 65.90 66.67 | 100/75 | 5.5 | JS115-6 Y315S-6 | ||
Таблица 2 Сводка характеристик насосов типа HW (вариант)
| Тип насоса | Поток Q | напор Н
m |
Скорость вращения
N r/min |
Эффективность | Мощность | Критический запас кавитации (NPSH) Cm | Качество насоса
m kg |
Тип силового агрегата | ||
| L/S | m³/h | Валовая мощность KW | Мощность HP / KW | |||||||
| 400HW-8 | 310 | 1116 | 8.4 | 730 | 86.0 | 29.67 | 45 | 4.0 | 492 | Y280M-8 |
| 400HW-10
(16HBC-30) |
305
389 478 |
1098
1400 1720 |
11.5 9.94 7.55 | 730 | 83.0 86.0 83.5 | 41.5 44.3 42.4 | 66/55 | 4.0 | 496 | Y315S-8 IS115-8 |
| 409
522 641 |
1474
1880 2309 |
20.7 18.0 13.6 |
980 |
83.0 86.0 83.5 | 100.1 107.1 102.4 | 165/110 |
5.0 |
|||
| 500HW-6
(20HBC-40) |
469
550 606 |
1690
1980 2180 |
7.6 6.2 5.3 | 580 | 83.4 87.0 80.4 | 41.9 38.4 39.1 | 60/55 | 5.5 | 770 | JS116-10 |
| 591
692 762 |
2127
2492 2744 |
12.0 9.8 8.4 | 730 | 83.4 87.0 80.4 | 83.4 76.4 78.1 | 120/95 | 6.0 |
JS125-8 |
||
| 650HW-5
(26HBC-50) |
736
920 1000 |
2650
3312 3600 |
7.15 5.1 4.0 | 485 | 86.0 85.0 79.0 | 60.0 54.1 49.6 | 90/75 | 5.5 | 1940 | |
| 896
1120 1216 |
3224
4032 4379 |
10.58 7.55 5.92 | 590 | 86.0 85.0 79.0 | 108.1 97.5 89.3 | 150/115 | 6.0 | JS 127-10 | ||
| 650HW-7
(26HBC-40) |
850
944 1100 |
3060
3400 3960 |
7.4 6.5 5.0 | 450 | 85.0 88.0 85.0 | 72.5 68.4 63.4 | 120/90 | 5.3 |
1940 |
|
| 915
1017 1185 |
3295
3663 4244 |
8.6 7.6 5.9 | 485 | 85.0 88.0 85.0 | 90.8 86.1 80.6 | 135/100 | 5.5 | JS137-12 JS13-12 | ||
| 1115
1238 1442 |
4014
4457 5193 |
12.7 11.18 8.59 | 590 | 85.0
88.0 85.0 |
163.6
154.2 142.9 |
221/180 | 6.0 | JS138-10 | ||
| 650HW-10 (26HBC-30) | 889
1111 1389 |
3200
4000 5000 |
15.8 14.0 10.4 | 590 | 81.0 88.0 85.0 | 170.0 173.3 166.6 |
250/180 |
6.0 |
1940 | JS138-10 |
| 738
923 1154 |
2658
3322 4153 |
10.9 9.7 7.2 | 490 | 81.0 88.0 85.0 | 97.4 99.7 95.8 | 150/115 | 5.5 | |||
| 800HW-10 | 1329
1661 1993 |
4784
5980 7176 |
14.8 12.2 8.6 | 490 | 85
88 80 |
227
225 210 |
310/250 | 5.5 | 3433 | Y450-64-12 |
| 800HW-16 | 1600
2000 2400 |
5760
7200 8640 |
21.5 17.7 12.5 | 590 | 85
88 80 |
397.0 394.6 367.0 | 550/450 | 6.5 | 3433 | Y500-50-I0 |
